**气动高压球阀Q611N/BKH

阀门制造类型：德国**碳钢高压球阀（货源充足）

  国产（周期短可以按照客户要求加工）

阀门连接：G螺纹 NPT螺纹外螺纹卡套焊接

阀门结构类型：直通（2通）三通

阀门使用介质：高压水水务水处理等

压力：10～50MPa

温度：-20～250

口径：DN6~50

材质：碳钢不锈钢 304 316

** 焊接式高压球阀             **    德国**碳钢高压球阀BKH-1NPT



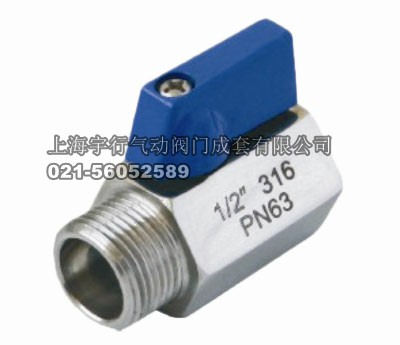

   ** 外螺纹高压球阀               ** G螺纹高压球阀

   不锈钢高压球阀



    气动高压球阀     气动焊接球阀     单作用气动球阀



    AT气动高压球阀                气动高压三通球阀              GT气动高压球阀


图片1  德国**高压球阀 大量库存



高压球阀参数

气动高压球阀概述

      气体高压球阀是双（单）作用气动活塞式执行器与**BKH高压球阀组成，是一种自动控制和遥控的新型阀门。广泛的用于加气站、装罐车等高压管道，其连接形式分内螺纹(G/NPT)、焊接、卡套等。气动活塞式执行器采用低摩擦材料，缸体内外表面经硬质阳极氧化防腐处理，大大提高了气缸的。

气动高压球阀工作原理

     当气动执行器与电路和系统气源接通后，空气通过管道A或B管进入A缸（B缸）推动活塞向一端运动，从而带动旋转轴和球芯转动90°

     □气动执行器顶部连动可视器，当绿色标志指向“开”字时标志阀门开启。

     □回信器信号灯绿灯亮时阀门处在开启位置，而红灯亮时阀门处在关闭位置

     □***可调节阀门管道流量

气动执行器主要技术参数

气动执行器
型号 QW系列、AT系列

气源压力 0.4 ～ 0.8 MPa

*大回转角度 90°～92°

回信器 AC220V AC110V DC24V

控制信号电信号：0～0Ma 4 ～20Ma 气信号：0.02 ～0.1 MPa

控制气源洁净、干燥压缩空气

工作温度 -20℃ ～ +90℃

阀体主要零件材料

零件名称阀体球芯阀座阀杆填料支架连接轴

材料锻钢、不锈钢不锈钢聚甲醛、聚醚醚酮 2Cr13 氟橡胶不锈钢铸钢

气动执行器主要部件材料

零件名称缸体端盖活塞轴 O型圈螺栓

QW-TZ

AT

铝合金型材

(硬质阳极氧化)

压铸铝合金

(环氧树脂喷涂)
压铸铝
钢

（镀镍磷合金）
NBR SUS304

主要性能规范

型号
公称压力

PN（MPa）
试验压力Ps（MPa）
启闭时间

（S）

工作温度

（℃）
适用介质

壳体密封

Q611N 16 16 24 1～２

-35～120

水务、油

35 35 50

Q614N 16 16 24 1～２

35 35 50

主要外形尺寸



内螺纹     （单位：mm）

螺纹

G/NPT
DN L1 B D H H1 H2 L H L10 气动执行器

1/4 6 69 26 58 150 32 13 165 150 32 AT50D

3/8 10 73 32 58 150 38 16 165 150 35

1/2 15 85 38 58 150 46 19 165 150 37

3/4 20 96 49 70 210 57 24 225 210 47 AT63D

1″ 25 110 60 70 210 60 26 225 210 55 AT75D

11/4 32 110 76 70 210 84 38 225 210 70 AT88D

21/2 40 120 84 90 260 92 42 255 260 72 AT88D

2″ 50 140 100 120 320 111 50 330 320 80 AT110D

                                                                                                   （如选用单作用气缸加一档）

卡套式外表连接尺寸

DN RA D DL 气动执行器

6 10 M18×1.5 91

AT50D

8 12 M20×1.5 95

10 14 M22×1.5 104

13 16 M24×1.5 107 AT63D

16 20 M30×2 113

20 25 M36×2 134 AT75D

25 30 M42×2 146

25 38 M52×2 155 AT88D

32 38 M52×2 170

                                                                              (如选用单作用气缸加一档）

附件的选项

根据不同控制和要求可选择下列附件：
切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件：电气***、气动***、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件。
手动机构：手操机构

阀门展示图片

          主打产品单作用气动高压球阀
水务车专用

      旧款水务车                                新款天然车
