气动不锈钢高压球阀3通Q614N/RK3

气动高压三通球阀,不锈钢三通高压球阀.Q614N,RK3(图1)

气动高压三通球阀,不锈钢三通高压球阀.Q614N,RK3(图5)

阀门制造类型：德国**碳钢高压球阀（货源充足）

国产（周期短可以按照客户要求加工）

阀门连接：G螺纹 NPT螺纹外螺纹卡套焊接

阀门结构类型：直通（2通）三通

阀门使用介质：高压水水务水处理等

压力：10～50MPa

温度：-20～250

口径：DN6~50

材质：碳钢不锈钢 304 316

** 焊接式高压球阀

气动高压三通球阀,不锈钢三通高压球阀.Q614N,RK3(图6)

** 德国**碳钢高压球阀BKH-1NPT

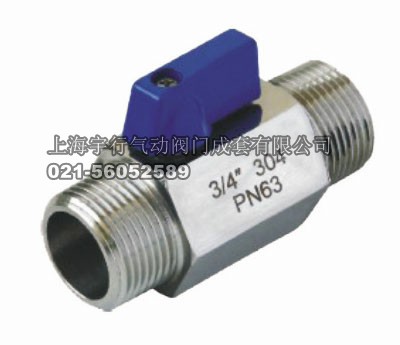

** 外螺纹高压球阀 ** G螺纹高压球阀

气动高压三通球阀,不锈钢三通高压球阀.Q614N,RK3(图8)
不锈钢高压球阀

气动高压三通球阀,不锈钢三通高压球阀.Q614N,RK3(图10)

气动高压球阀气动焊接球阀单作用气动球阀

气动高压三通球阀,不锈钢三通高压球阀.Q614N,RK3(图11)

AT气动高压球阀气动高压三通球阀 GT气动高压球阀
气动高压三通球阀,不锈钢三通高压球阀.Q614N,RK3(图14)

图片1 德国**高压球阀大量库存

气动高压三通球阀,不锈钢三通高压球阀.Q614N,RK3(图16)

高压球阀参数

气动高压球阀概述

气体高压球阀是双（单）作用气动活塞式执行器与**BKH高压球阀组成，是一种自动控制和遥控的新型阀门。广泛的用于加气站、装罐车等高压管道，其连接形式分内螺纹(G/NPT)、焊接、卡套等。气动活塞式执行器采用低摩擦材料，缸体内外表面经硬质阳极氧化防腐处理，大大提高了气缸的。

气动高压球阀工作原理

当气动执行器与电路和系统气源接通后，空气通过管道A或B管进入A缸（B缸）推动活塞向一端运动，从而带动旋转轴和球芯转动90°

□气动执行器顶部连动可视器，当绿色标志指向“开”字时标志阀门开启。

□回信器信号灯绿灯亮时阀门处在开启位置，而红灯亮时阀门处在关闭位置

□***可调节阀门管道流量

气动执行器主要技术参数

气动执行器	型号	QW系列、AT系列
	气源压力	0.4 ～ 0.8 MPa
	*大回转角度	90°～92°
	回信器	AC220V AC110V DC24V
	控制信号	电信号：0～0Ma 4 ～20Ma 气信号：0.02 ～0.1 MPa
	控制气源	洁净、干燥压缩空气
	工作温度	-20℃ ～ +90℃

阀体主要零件材料

零件名称	阀体	球芯	阀座	阀杆	填料	支架	连接轴
材料	锻钢、不锈钢	不锈钢	聚甲醛、聚醚醚酮	2Cr13	氟橡胶	不锈钢	铸钢

气动执行器主要部件材料

零件名称	缸体	端盖	活塞	轴	O型圈	螺栓
QW-TZ AT	铝合金型材 (硬质阳极氧化)	压铸铝合金 (环氧树脂喷涂)	压铸铝	钢（镀镍磷合金）	NBR	SUS304

主要性能规范

型号	公称压力 PN（MPa）	试验压力Ps（MPa）		启闭时间（S）	工作温度（℃）	适用介质
		壳体	密封
Q611N	16	16	24	1～２	-35～120	水务、油
	35	35	50
Q614N	16	16	24	1～２
	35	35	50

主要外形尺寸

内螺纹（单位：mm）

螺纹 G/NPT	DN	L1	B	D	H	H1	H2	L	H	L10	气动执行器
1/4	6	69	26	58	150	32	13	165	150	32	AT50D
3/8	10	73	32	58	150	38	16	165	150	35
1/2	15	85	38	58	150	46	19	165	150	37
3/4	20	96	49	70	210	57	24	225	210	47	AT63D
1″	25	110	60	70	210	60	26	225	210	55	AT75D
11/4	32	110	76	70	210	84	38	225	210	70	AT88D
21/2	40	120	84	90	260	92	42	255	260	72	AT88D
2″	50	140	100	120	320	111	50	330	320	80	AT110D

（如选用单作用气缸加一档）

卡套式外表连接尺寸

DN	RA	D	DL	气动执行器
6	10	M18×1.5	91	AT50D
8	12	M20×1.5	95
10	14	M22×1.5	104
13	16	M24×1.5	107	AT63D
16	20	M30×2	113	AT63D
20	25	M36×2	134	AT75D
25	30	M42×2	146	AT75D
25	38	M52×2	155	AT88D
32	38	M52×2	170	AT88D
