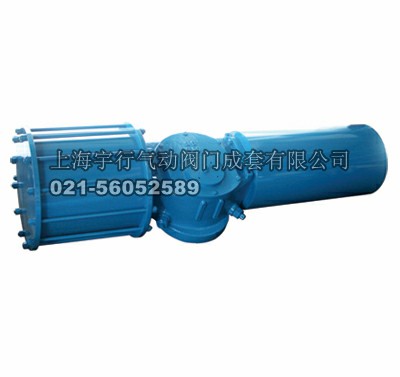

G系列单作用气动执行器性能、结构和设计特点
1、挤压铝质（ASTM6005）缸体，内表面细磨精加工，内部和外部均采用高级防腐技术，气缸摩擦系数小，，抗腐蚀性能强；
2、双活塞齿轮齿条式设计，结构紧凑、安装位置对称、改变输出轴转向方便，、动作迅速；
3、活塞齿条背面装有复合轴承及导向环，动作***、摩擦系数小、；
4、组合式预负荷镀层弹簧，工作寿命长；
5、高精度齿轮和齿条，啮合间隙小、精度高，输出功率大；
6、不锈钢紧固件，**美观，抗腐蚀性强；
7、采用国际规范尺寸：输出轴槽、螺孔；顶部安装孔尺寸符合NAMUR标准；气源接口尺寸符合NAMUR标准；底部安装孔尺寸符合 ISO5211、DIN3337标准，方便安装电磁阀限位开关等附件。
8、经登齿轮齿条式结构气动执行器。产品广泛应用于各个领域，是球阀、蝶阀等良好的驱动装置，品质卓越。符合Namur,ISO5211标准，公司及产品通过:2000及CE认证。
单作用执行器选型
在正常工作条件下，单作用气动执行器考虑的**系数为30%-50%
例如：
阀门需要力矩=80N.m
**力矩=80（1+30%）=104N.m
气源压力=5Bar
对照单作用执行器输出力矩表，我们可以查到SR140K7输出力矩为
空气行程0°=308N.m
空气行程90°=247N.m
弹簧行程90°=180N.m
弹簧行程0°=120N.m
所有输出力矩均大于我们需求
注意：单作用执行器弹簧复位过程中，执行器B口通气不影响执行器输出力矩，相反帮助弹簧的复位。
