YA42H型安全溢流阀
| 产品名称： | AY42H、HA802Y型安全溢流阀 |
| 产品型号： | AY42H、HA802Y |
| 产品特点： | AY42H、YA802Y型安全溢流阀适用于工作温度≤200℃的水处理、水处理以及其它液压输送管路中，作为设备的超压保护装置。 |
一、用途：
AY42H、HA802Y型安全溢流阀可用于高压注水泵的管路上，作为超压保护装置。 安全溢流阀在系统中起安全保护作用。当系统压力超过规定值时，安全阀汀开，将系统中的一部分气体排入大气，使系统压力不超过允许值，从而保证系统不因压力过高而发生事故。 安全阀又称溢流阀。安全阀顾名思义是保证压力管道、压力容器的关键安全应用保障，为了保证安全阀的正常工作及延长安全阀的，在使用中应做到定期检查运行中的安全阀是否泄漏，卡阻及弹簧锈蚀等不正常现象，并注意观察调节螺套及调节圈紧定螺钉的锁紧螺母是否有松动，若发现问题及时采取适当的维护措施。 还应定期将安全阀拆下进行广泛清洗、检查并重新研磨、整定后方可重新使用。安装在室外的安全阀要采取适当的防护措施，以防止雨、雾、尘埃、锈污等 脏物 侵入安全阀及排放管道，当环境低于摄氏零度时，还应采取必要的防冻措施以保证安全阀动作的可靠性。 适用于城建、水处理、冶金、水处理、水处理、食品、饮料、环保 安全溢流阀用途
安全溢流阀主要性能范围
型号 Type 公称压力
Nominal pressure(MPa)开启压力分级
Opening pressure工作温度（℃）Working temperature 适用介质
Suitable mediumAY42H-160
HA802Y-16016.0 6.3-16.0 200 水、油品等
Water,Oil,goods etc.AY42H-250
HA802Y-25025.0 1.0-25.0 AY42H-400
HA802Y-400
HA802Y-60040.0-60.0 20.0-60.0 安全溢流阀主要零部件材料
NO. 零件名称
Name of partAQ-20

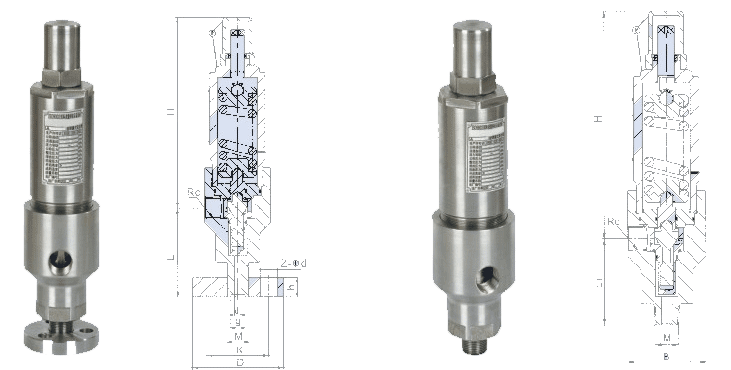

材料 Materials1 阀体 Body 碳钢 Carbon Steel 2 阀座 Nozzle 不锈钢 Stainless steel 3 阀瓣 Disc 不锈钢 Stainless steel 4 阀盖 Bonnet 焊接件 Welding 5 弹簧 Spring 50CrVA 安全溢流阀外形及连接尺寸
二、主要连接尺寸：
型号 | 公称通径 | B | D | Z-Φd | M | do | K | L1 | Rc | b | ɡ | ≈H |
YA42H-160 | 10 | 95 | 105 | 4-18 | M33×3 | 10 | 88 | 117 | Rc3/4〞 | 25 | 20 | 248 |
15 | 105 | 135 | 6-26 | M48×3 | 15 | 95 | 140 | Rc1〞 | 25 | 25 | 290 | |
20 | 135 | 200 | 6-29 | M56×3 | 20 | 145 | 170 | Rc11/2〞 | 40 | 30 | 356 | |
25 | 140 | 200 | 6-29 | M64×3 | 25 | 145 | 173 | Rc2〞 | 40 | 38 | 440 | |
32 | 160 | 210 | 6-29 | M64×3 | 32 | 155 | 181 | Rc21/2〞 | 40 | 40 | 520 |
型号 | 公称通径 （DN） | M | Rc | B | L1 | ≈H |
YA802Y-600 | 15 | 1/2〞 | 1/2〞 | 105 | 90 | 280 |
25 | 1〞 | 1〞 | 105 | 115 | 305 |
安全溢流阀的分类与相关参数
安全溢流阀有弹簧式和杆式两大类。另外还有冲量式安全阀、先导式安全阀、安全切换阀、安全解压阀、静重式安全阀等。弹簧式安全阀主要依靠弹簧的作用力而工作，弹簧式安全阀中又有封闭和不封闭的，一般易燃、易爆或有毒的介质应选用封闭式，蒸汽或惰性气体等可以选用不封闭式，在弹簧式安全阀中还有带扳手和不带扳手的。扳手的作用主要是检查阀瓣的灵活程度，有时也可以用作手动紧急泄压用，如图3。杠杆式安全阀主要依靠杠杆重锤的作用力而工作，但由于杠杆式安全阀体积庞大往往限制了选用范围。温度较高时选用带散热器的安全阀。
安全溢流阀的主要参数是排量，这个排量决定于阀座的口径和阀瓣的开启高度，由开启高度不同，又分为微启式和全启式两种。微启式是指阀瓣的开启高度为阀座喉径的1／40～l／20。全启式是指阀瓣的开启高度为阀座喉径的1／4。
