二通板式球阀BKHU

三通板式球阀BKHU3

高压板式球阀BKHU,二通板式球阀BKHU,三通板式球阀BKHU3(图1)

BKHU只提供碳钢阀体，标准配置包括手柄

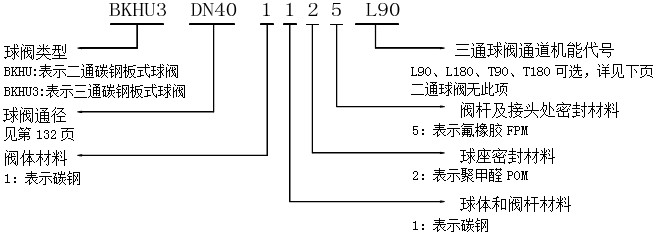

订货示例：

高压板式球阀BKHU,二通板式球阀BKHU,三通板式球阀BKHU3(图2)

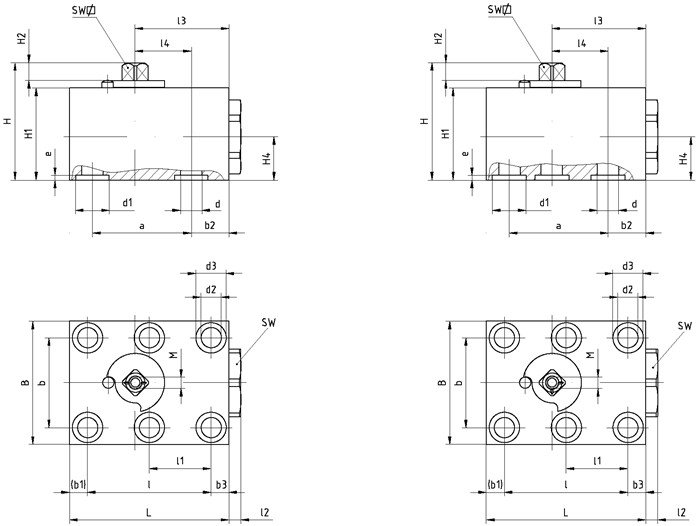

外形图

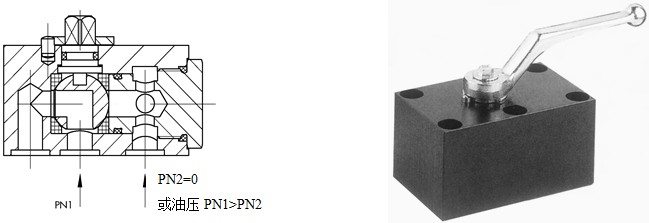

球阀内部结构图

高压板式球阀BKHU,二通板式球阀BKHU,三通板式球阀BKHU3(图3)

三通球阀BKHU3标准阀的密封功能只在以下两种情况下有效

(1) 关闭的油口压力为零;

(2) 两个连通油口的压力高于关闭油口压力;

三通球阀通道机能：

L型孔,0°-90°操作
机能代号:L90

T型孔,0°-90°-180°操作
机能代号:T180

L型孔,0°-90°-180°操作
机能代号:L180

T型孔,0°-90°操作
机能代号:T90

高压板式球阀BKHU,二通板式球阀BKHU,三通板式球阀BKHU3(图4)

* 中间位置（90°时）,只能中间接口承受压力。

通径 DN	工作压力 bar	实际内径 LW	a mm	B mm	b mm	b1 mm	b2 mm	b3 mm	d mm	d1 mm	d2 mm	d3×沉孔深 mm	H mm
6	500	6	39	49	35	7.5	9.5	7.5	6	13	8.5	-	49
10	500	9	44	55	40	8	17	8	9.5	15	9	13.5×8.5	52
13	500	13	58	60	45	7.5	24.5	8	13	20	9	13.5×8.5	61
20	400	20	69	70	51	11	29	10	20	30	10.5	17.5×10.5	86
25	400	24	81	80	60	11	31	11	24	35	13	18.5×12.5	96
32	315	32	96	100	78	12	40.5	17.5	32	40	13	19.5×12.5	119
40	315	38	112	130	95	28.5	42.5	42.5	38	48.5	17	25.0×16.5	119
50	315	48	136	150	112	38	47	47	48	55	22	33.0×21.5	134

通径 DN	H1 mm	H2 mm	H4 mm	e mm	L mm	l mm	l1 mm	l2 mm	l3 mm	l4 mm	SW mm	SW□ mm	M mm	重量 kg
6	38	8	19	2	57	42	-	6	31.5	22	27	9	M5	1.1
10	41	8	19	2	71	55	-	6	42	25	30	9	M5	2
13	50	8	27	2	98.5	83	41.5	7	56	31.3	32	9	M5	2.3
20	70	12	38.5	3	118	97	48.5	7	67	38	41	14	M6	3.4
25	80	12	45	3	137	115	57.5	8	74	43	46	14	M6	5.2
32	100	13.5	54	3	165.5	136	68	10	90.5	50	60	17	M8	10.5
40	100	13.5	50	3	183	112	56	10	98.5	56	70	17	M8	15.1
50	115	13.5	54	3	221	136	68	20	115	68	85	19	M8	24

球阀型号

球阀通径DN	常用二通球阀型号	常用三通球阀型号
06	BKHU DN06 1125	BKHU3 DN06 1125*
10	BKHU DN10 1125	BKHU3 DN10 1125*
13	BKHU DN13 1125	BKHU3 DN13 1125*
20	BKHU DN20 1125	BKHU3 DN20 1125*
25	BKHU DN25 1125	BKHU3 DN25 1125*
32	BKHU DN32 1125	BKHU3 DN32 1125*
40	BKHU DN40 1125	BKHU3 DN40 1125*
50	BKHU DN50 1125	BKHU3 DN50 1125*

*三通球阀订货时请注明通道机能代号，见订货示例。
