衬四氟高平台球阀 Q41F

产品简介

衬四氟高平台球阀 Q41F

产品型号：

更新时间：2026-03-25

厂商性质：

访问量：

产品咨询 021-56052589

产品分类

tel-phone

021-56052589

article

技术文章

详细介绍在线留言

手柄、涡轮、气动执行器、电动头
* 壓蓋填料便捷調節裝置
* 衬里覆盖延伸至阀杆，以防护侵蚀
* 衬里厚度满足ASTM F1545标准的要求
* 高温下更优的抗真空等级
* 低阀门扭矩
* 球、阀杆分离
* 带锁装置
* 直装式安装平台

设计标准：

* 设计: ASME B16.34，API608, ASTM F1545, BS 5351
* 法兰尺寸：ASME B16.5 ，GB/T9113 DIN 2501，JIS B2238
* 结构长度：ASME B16.10、EN558-1， JIS B2002，GB/T12221
* 检验与测试：API 598 or GB/T13927

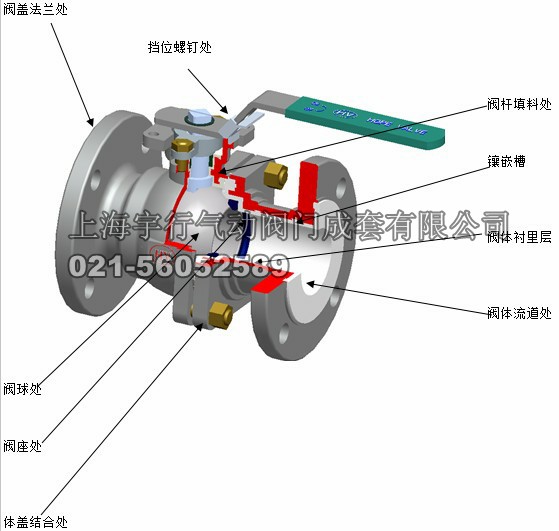

衬四氟高平台球阀 Q41F(图1)

衬氟球阀的国标：

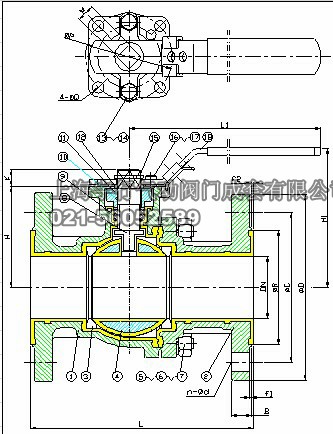

衬四氟高平台球阀 Q41F(图2)

材料表 NO.零件材料 1阀体CF8+PFA / FEP LinedWCB+PFA / FEP Lined2阀盖CF8+PFA / FEP LinedWCB+PFA / FEP Lined3阀座PTFE / TFM16004阀球CF8+PFA / FEP LinedWCB+PFA / FEP Lined5体盖螺栓A193-B8A193-B76体盖螺母A194-8A194-2H7弹簧垫片SS 3048阀杆316+PFA / FEP Lined 304+PFA / FEP Lined9填料PTFE10防静电装置SS 31611填料压板CF8WCB12方口垫片SS 30413牛楠螺栓A193-B8A193-B714螺母A194-8A194-2H15C型卡簧SS 30416挡位螺栓SS 30417螺母A194-818手柄SS 304

尺寸表
SIZE	DN	L		H	H1	R		C		D		T		f1	f2	n-φd		L1	M	K	Q	P	ISO5211
SIZE	DN	GBPN16	DINPN16	H	H1	GBPN16	DINPN16	GBPN16	DINPN16	GBPN16	DINPN16	GBPN16	DINPN16	f1	f2	GBPN16	DINPN16	L1	M	K	Q	P	ISO5211
1/2”	15	130	130	60	78	46	45	65	65	95	95	14	16	2	1.5	4-φ14	4-φ14	145	9	9	6	42	F04
3/4”	20	130	150	60	82	56	58	75	75	105	105	16	18		1.5	4-φ14	4-φ14	145	9	9	6	42	F04
1”	25	140	160	60	90	65	68	85	85	115	115	16	18		1.5	4-φ14	4-φ14	175	11	11	7	50	F05
1-1/4”	32	165	180	71	94	76	78	100	100	140	140	18	18		1.5	4-φ18	4-φ18	175	11	11	7	50	F05
1-1/2”	40	165	200	76	103	84	88	110	110	150	150	18	18		1.5	4-φ18	4-φ18	190	14	14	9	70	F07
2”	50	203	230	84	112	99	102	125	125	165	165	20	18		1.5	4-φ18	4-φ18	190	14	14	9	70	F07
2-1/2”	65	222	290	107	151	118	122	145	145	185	185	20	18		1.8	4-φ18	8-φ18	155	17	17	9/11	70/102	F07/F10
3”	80	241	310	117	161	132	138	160	160	200	200	20	20		1.8	8-φ18	8-φ18	155	17	17	9/11	70/102	F07/F10
4”	100	305	350	144	191	156	158	180	180	220	220	22	20		1.8	8-φ18	8-φ18	350	22	22	11	102	F10
5"	125	356	400	185	150	184	188	210	210	250	250	22	22		1.8	8-φ18	8-φ18	400	22	22	11	102	F10
6"	150	394	480	207	272	211	212	240	240	285	285	24	22		1.8	8-φ22	8-φ22	400	27	27	14	125	F12

衬氟球阀的美标：

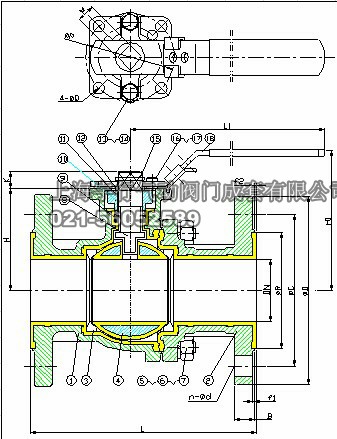

衬四氟高平台球阀 Q41F(图3)

尺寸表
SIZE	DN	L	H	H1	R		C		D		T		n-φd		L1	M	K	Q	P	ISO5211
SIZE	DN	L	H	H1	CLASS150	JIS 10K	CLASS150	JIS 10K	CLASS150	JIS 10K	CLASS 150	JIS 10K	CLASS150	JIS 10K	L1	M	K	Q	P	ISO5211
1/2”	15	108	60	78	35	51	60.5	70	90	95	11.5	12	4-φ15.9	4-φ15	145	9	9	6	42	F04
3/4”	20	117	60	82	43	56	70	75	100	100	12.5	14	4-φ15.9	4-φ15	145	9	9	6	42	F04
1”	25	127	60	90	51	67	79.5	90	110	125	13	14	4-φ15.9	4-φ19	175	11	11	7	50	F05
1-1/4”	32	140	71	94	63.5	81	89	105	117	140	13.5	16	4-φ15.9	4-φ19	175	11	11	7	50	F05
1-1/2”	40	165	72	103	73	81	98.5	105	125	140	14.5	16	4-φ15.9	4-φ19	190	14	14	9	70	F07
2”	50	178	84	112	92	96	120.7	120	150	155	16	16	4-φ19.1	4-φ19	190	14	14	9	70	F07
2-1/2”	65	190	107	151	105	116	139.5	140	180	175	17.5	18	4-φ19.1	4-φ19	265	17	17	9/11	70/102	F07/F10
3”	80	203	117	161	127	126	152.5	150	190	185	19.1	18	4-φ19.1	8-φ19	265	17	17	9/11	70/102	F07/F10
4”	100	229	144	191	157	151	190.5	175	230	210	24	18	8-φ19.1	8-φ19	350	22	22	11	102	F10
5"	125	245	185	260	186	182	216	210	255	250	24	20	8-φ22.3	8-φ23	400	22	22	11	102	F10
6"	150	267	207	272	216	212	241	240	280	280	25.4	22	8-φ22.3	8-φ23	400	27	27	14	125	F12
