产品特点：
系列气动球阀广泛适用于水务、油品、水处理、冶金、造纸、电力、矿业、印染、生物水处理、日用水处理，食品材料，水处理及空气处理等行业的流体自动控制或调节控制，与自动化仪表配套使用。
结构特点：
1.气动执行器：新型AT系列气动执行器，其结构获得国家实用新型**有双作用式和单作用式（弹簧复位），采用齿轮齿条式结构传动，性能更**可靠；大口径阀门采用AW系列气动执行器，采用拨叉式结构传动，结构合理，输出扭矩大，有双作用式和单作用式（弹簧复位）；详细参数请参考本公司AT系列和AW系列执行器样本。
2.壳体结构：球阀的阀体根据需要及实际工况条件的不同壳设计为铸造结构、锻造结构及全焊接结构三种形式，其中全焊接结构的球阀主要适用于埋地使用。
3.独特的阀座密封结构：浮动式球阀采用唇形弹性密封圈结构设计，其结构获得国家使用新型**更能保证密封的可靠性及，对于低压、超低压或真空工况用球阀，采用板簧加载的阀座密封结构，能确保球阀长期使用的可靠密封。中、高温球阀的阀座材料可选用对位聚苯或金属材质。
固定式球阀根据压力大小、介质性质及密封要求的不同而选择球前密封结构、球密封结构或前后双密封结构。中、高温球阀的阀座材料可选用对位聚苯或金属材质。
4.阻塞与排泄：当阀门处于关闭状态时，上下流侧的阀座是液体阻断，阀体中腔的积滞物可以通过排泄装置进行排泄。
5.自动泄压结构：当中腔压力出现异常升高现象时，中腔介质能依靠本身的推理推动阀座而自动泄压，从而确保阀体的**。
6.阀杆的可靠密封：阀杆采用有倒密封的下装式结构，倒密封的密封力随介质压力的增大而增大，故能确保阀杆的可靠密封，而且，当阀
门异常升压时，阀杆不会喷出。
7.防火结构：根据工况及用户的需要，球阀可以设计为防火结构。球阀的耐火设计执行API 6D及JB/T6899等标准的规定，一旦发生火灾而使软密封圈烧损时，球阀的防火结构可阻止介质的大量泄漏，防止火灾进一步扩大。
8.防静电结构：当操作阀门时，由于球体和阀座之间的摩擦，会产生静电电荷并积聚在球体上，为防止产生静电火花，特在阀门上设置防静电导出装置，将积聚在球体上的电荷导出。
9.全通径结构及缩径结构：为满足不同客户的不同需要，本公司球阀产品有全通径及全缩径两种系列。全通径球阀的通道内径与管道内径一致，便于管理清扫，而缩径系列球阀的重量相对较轻，但流体阻力仅为相同口径截止阀1/7左右，故缩径系列球阀的应用前景较为广泛

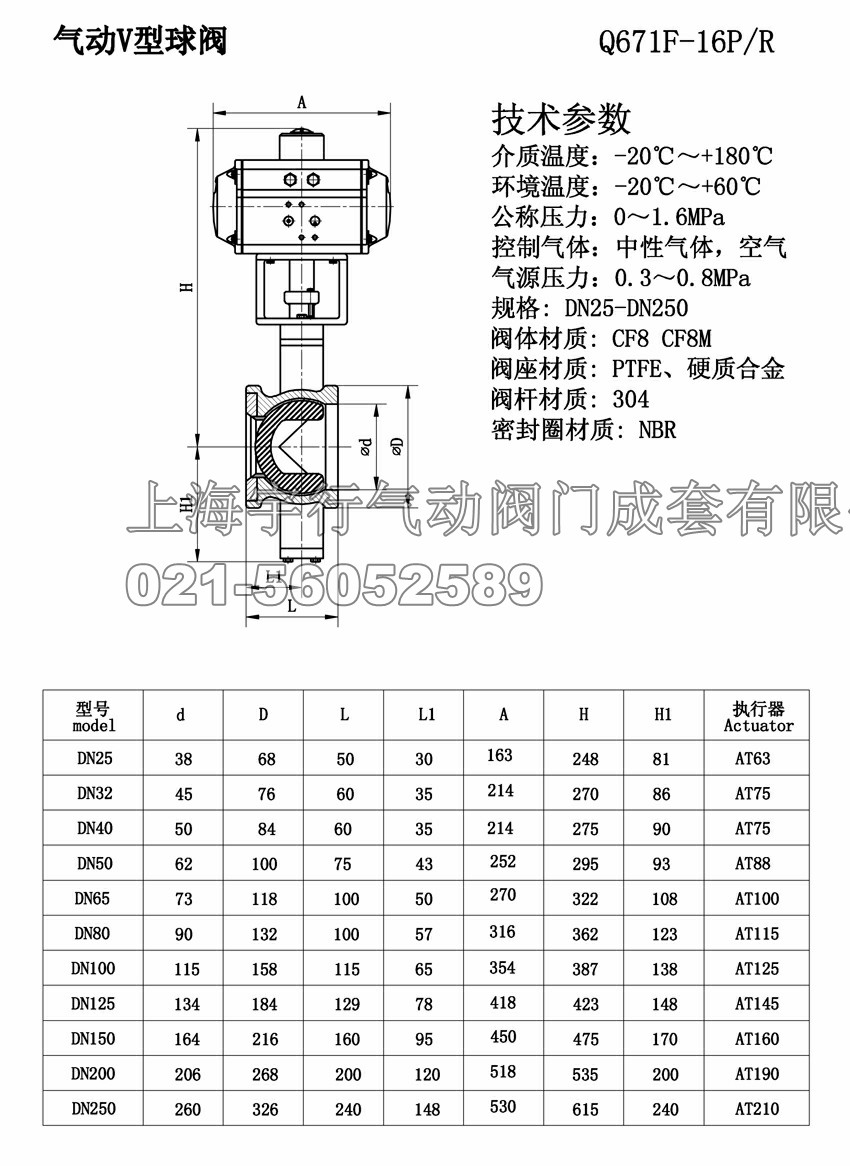

| 公称通径 | 外形/连接尺寸 | 执行器型号 | |||||
| L | L1 | ~H | H1 | D | D1 | ||
| 25 | 102 | 159/248 | 260/290 | 87 | 115 | 85 | AT63D/AT88S |
| 32 | 105 | 159/148 | 267/297 | 87 | 140 | 100 | AT63D/AT88S |
| 40 | 114 | 211/248 | 292/312 | 87 | 150 | 110 | AT75D/AT88S |
| 50 | 124 | 248/269 | 292/312 | 97 | 165 | 125 | AT88D/AT115S |
| 65 | 145 | 248/315 | 332/340 | 112 | 185 | 145 | AT88D/AT115S |
| 80 | 165 | 269/345 | 359/381 | 112 | 200 | 160 | AT100D/AT125S |
| 100 | 194 | 345/409 | 394/411 | 122 | 220 | 180 | AT125D/AT145S |
| 125 | 213 | 409/438 | 410/416 | 142 | 250 | 210 | AT145D/AT160S |
| 150 | 229 | 438/550 | 461/486 | 165 | 285 | 240 | AT160D/AT190S |
| 200 | 243 | 550/600 | 509/553 | 195 | 340 | 295 | AT190D/AT210S |
| 250 | 297 | 633/730 | 572/628 | 237 | 405 | 355 | AT240D/AT270S |
主要外形级连接尺寸OVVQ670F(P.H.Y)-PN16、25（1.6、2.5MPa）
| 附件选型 | |
| 电磁阀 | 双作用选二位五通、单作用选二位五通、单电控双电控需要注明 |
| 气源处理三联件 | 对气源进行稳压、过滤、气缸润滑 |
| 限位开关 | 远程反馈开关信号 |
| 手操机构 | 可实现手动开、关阀门 |
| *** | 输入模拟量信号（4-20mA或者0-10V），调节阀门开度 |
| 备注 | 以上附件不是标准配件，如果特殊条件、型号请注明。 |
