气动意大利薄型球阀Q671F-16P/R,气动薄型球阀,气动意大利款式球阀

产品特点：

系列气动球阀广泛适用于水务、油品、水处理、冶金、造纸、电力、矿业、印染、生物水处理、日用水处理，食品材料，水处理及空气处理等行业的流体自动控制或调节控制，与自动化仪表配套使用。

结构特点：

1.气动执行器：新型AT系列气动执行器，其结构获得国家实用新型**有双作用式和单作用式（弹簧复位），采用齿轮齿条式结构传动，性能更**可靠；大口径阀门采用AW系列气动执行器，采用拨叉式结构传动，结构合理，输出扭矩大，有双作用式和单作用式（弹簧复位）；详细参数请参考本公司AT系列和AW系列执行器样本。

2.壳体结构：球阀的阀体根据需要及实际工况条件的不同壳设计为铸造结构、锻造结构及全焊接结构三种形式，其中全焊接结构的球阀主要适用于埋地使用。

3.独特的阀座密封结构：浮动式球阀采用唇形弹性密封圈结构设计，其结构获得国家使用新型**更能保证密封的可靠性及，对于低压、超低压或真空工况用球阀，采用板簧加载的阀座密封结构，能确保球阀长期使用的可靠密封。中、高温球阀的阀座材料可选用对位聚苯或金属材质。
固定式球阀根据压力大小、介质性质及密封要求的不同而选择球前密封结构、球密封结构或前后双密封结构。中、高温球阀的阀座材料可选用对位聚苯或金属材质。

4.阻塞与排泄：当阀门处于关闭状态时，上下流侧的阀座是液体阻断，阀体中腔的积滞物可以通过排泄装置进行排泄。

5.自动泄压结构：当中腔压力出现异常升高现象时，中腔介质能依靠本身的推理推动阀座而自动泄压，从而确保阀体的**。

6.阀杆的可靠密封：阀杆采用有倒密封的下装式结构，倒密封的密封力随介质压力的增大而增大，故能确保阀杆的可靠密封，而且，当阀
门异常升压时，阀杆不会喷出。

7.防火结构：根据工况及用户的需要，球阀可以设计为防火结构。球阀的耐火设计执行API 6D及JB/T6899等标准的规定，一旦发生火灾而使软密封圈烧损时，球阀的防火结构可阻止介质的大量泄漏，防止火灾进一步扩大。

8.防静电结构：当操作阀门时，由于球体和阀座之间的摩擦，会产生静电电荷并积聚在球体上，为防止产生静电火花，特在阀门上设置防静电导出装置，将积聚在球体上的电荷导出。

9.全通径结构及缩径结构：为满足不同客户的不同需要，本公司球阀产品有全通径及全缩径两种系列。全通径球阀的通道内径与管道内径一致，便于管理清扫，而缩径系列球阀的重量相对较轻，但流体阻力仅为相同口径截止阀1/7左右，故缩径系列球阀的应用前景较为广泛。

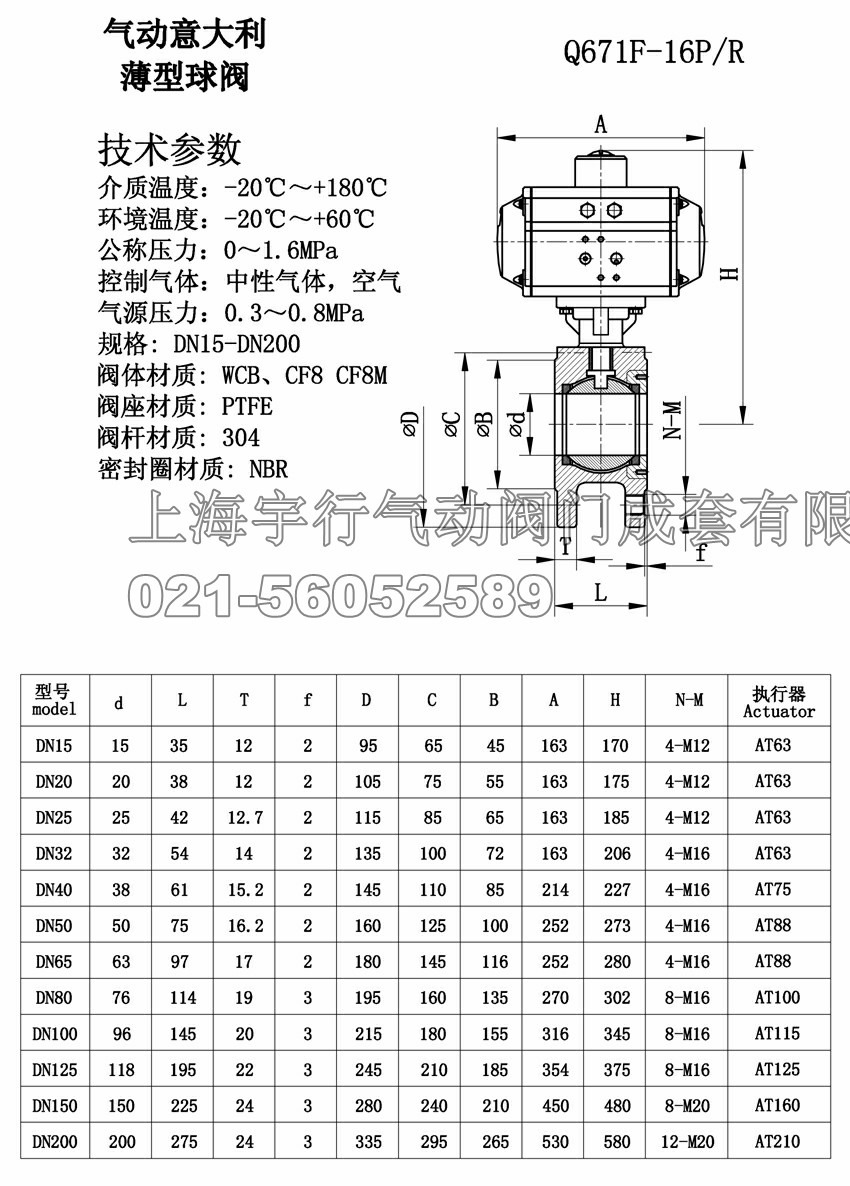

气动意大利薄型球阀(图1)

技术规范
设计依据		GB标准
设计标准		GB/12238
结构长度	对夹链接	GB/12221
连接法兰尺寸		GB/12221
实验和检验		JB/T9092

备注：系列球阀结构长度及连接尺寸可根据客户要求设计制造

参数技术
公称通径	DN15-150mm
链接方式	法兰式
气缸选配	AT系列气动执行器
气缸形式	双作用、单作用（弹簧复位）
控制方式	开关型、调节型、三段式（开度可调）
公称压力	6、10、16bar（如需更高压力，请注明要求。）
气源压力	双作用：4-8bar、单作用：5-8bar
介质温度	W1：-40~180℃ 、W5：-20~80℃、W7：-40~160℃
环境温度	标准型：-20~80℃
阀体材质	碳钢（C）、不锈钢（P4、P6）
密封材质	PTFE

备注：其他特殊密封材质和特殊温度可根据客户要求设计选型

主要外形及连接尺寸：

公称通径	外形尺寸					连接法兰尺寸						执行器型号
公称通径	d	L	L1	L2	~H	D	D1	D2	B	f	N-Md	执行器型号
15	15	32	141/159	71/83	177/208	95	65	46	14	2	4-M12	AT50D/AT63S
20	20	38.5	141/159	71/83	182/213	105	75	56	14	2	4-M12	AT50D/AT63S
25	25	45	141/211	71/95	187/230	115	85	65	16	2	4-M12	AT50D/AT75S
32	29	55	159/211	83/95	223/243	140	100	76	16	3	4-M16	AT63D/AT75S
40	38	62	211/248	95/107	231/261	150	110	84	18	3	4-M16	AT75D/AT88S
50	46	72	248/269	107/123	258/293	165	125	99	20	3	4-M16	AT88D/AT100S
65	62	95	248/315	107/141	273/298	185	145	118	22	3	4-M16	AT88D/AT100S
80	76	120	269/345	123/152	303/325	200	160	132	24	3	8-M16	AT100D/AT125S
100	92	145	345/409	152/172	333/390	220	180	156	24	3	8-M16	AT125D/AT145S
125	110	200	409/438	172/187	380/468	250	210	184	26	3	8-M16	AT145D/AT160S
150	145	225	438/550	187/215	432/520	285	240	211	26	3	8-M20	AT160D/AT190S
